Interconexión de sistemas¶
Muchos sistemas complicados están construidos mediante interconexión de sistemas elementales.
Example 1
Cadena musical
Interconexión de: sintonizador de radio, reproductor de CD, pletinas, amplificador, altavoces.
Serie o cascada¶
La entrada del segundo sistema es la salida del primero.

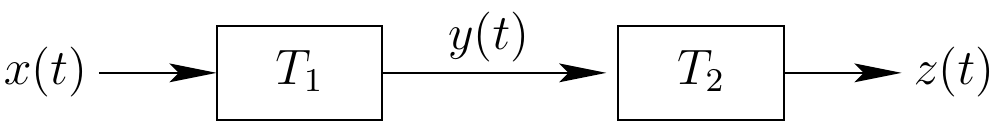

Diagrama de bloques:
Example 2
Receptor de radio seguido de amplificador.
Paralelo¶
Se suma la salida de cada sistema correspondiente a la misma señal de entrada.

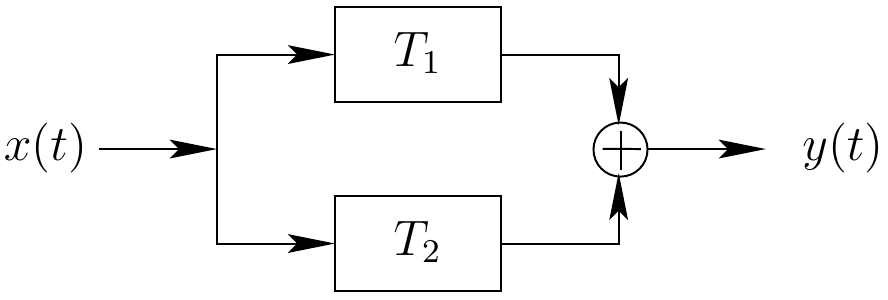

Diagrama de bloques:
Example 3
Dos micrófonos conectados a un amplificador.
Realimentación¶
Un sistema controla a otro a partir de su salida.

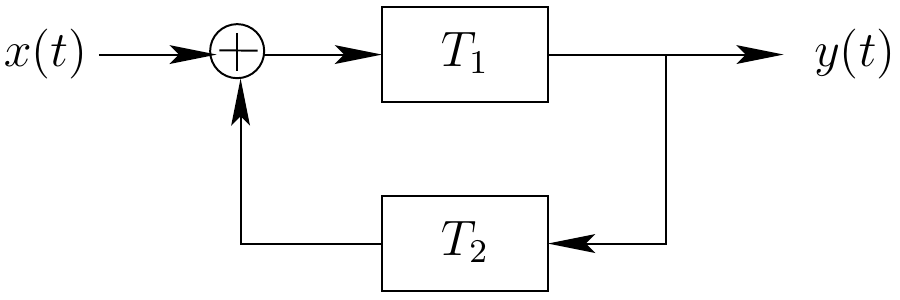

Diagrama de bloques:
Example 4
Regulador de velocidad del automóvil: ajusta el flujo de combustible para mantener la velocidad constante.
